制冷量：100KW～4000KW 出水溫度：7℃～-80℃
產品選項 1.鹽水蒸發器 2.無級能量調節 3.全熱回收/部分熱回收 4.水泵/冷卻塔控制 5.特殊電壓 6.遠程通訊接口
產品特征
1.采用國際知名品牌雙螺桿壓縮機，享有高效、低噪、低磨耗和使用壽命長等特點。 2.采用4段式能量調節或0%-100%無段式自動調節。 3.采用德國西門子PLC可編程控制器，液晶觸摸屏，中英文人機界面。 4.完備的故障保護：高低壓保護、排氣保護、油位保護、水流保護、逆缺項保護、冷凍水防凍保護、冷卻水過高保護等等。 5.超寬冷凍水溫度可變范圍，滿足低溫工業使用要求。
產品規格 制冷劑類型：R22/R407C 蒸發器/冷凝器最大水壓：1.0MPa 蒸發器：水側污垢系數0.018m2·℃/KW 冷凝器：水側污垢系數0.044m2·℃/KW 電源制式：380V/3相/50Hz 允許電壓波動：±5% 允許頻率波動：±2%
壓縮機 選用國際品牌半封閉5：6非對稱雙螺桿壓縮機，軸封泄露的可能性為零。采用雙軸旋轉排氣設計，并使用最新開發的第四代型線，優化圓周速度，優良的齒型設計使機組具有更高的壓縮效率。電機腔與壓縮腔一體鑄造，精度更高。雙層壓力補償轉子殼體，及其堅固，即使在高壓狀態也無膨脹，同時有效降低了機組的噪音。
熱交換器 本系列機組冷凝器和蒸發器均為殼管式換熱器，采用新型高效換熱器結構。熱交換器采用最先進的高效熱銅管束，獨特的換熱管幾何特性，增強管外核態沸騰所需的汽化核心，強化了管內流動擾動，同時延緩了水側結垢，內、外壁經強化傳熱以得到最優的性能，較以往設計，現行的獨特設計使傳熱效率提高30%。 蒸發器的蒸發管采用內螺槽外凹牙強化傳熱技術，冷凝器的冷凝管采用內螺槽外絞牙技術，提高了蒸發器和冷凝器的傳熱效率和蒸發溫度，最終提高機組的能效比。
PLC 具有良好的全中文人機對話界面實現前功能自動化控制，液晶顯示屏即時顯示機器工作狀況，精確監控機組運行在最佳狀態，其接觸面板密封好，防水，防塵，抗腐蝕，按鍵壽命長。具備與冷凍水泵、冷卻水泵和冷卻塔風機連鎖控制功能。
低溫機組 SW系列低溫冷水機組是以知名品牌半封螺桿壓縮機為主機，內置吸氣過濾器、油過濾器、油分離器、安全減壓閥和保護模塊等，無泄漏，噪聲低，運行穩定。
可選用環保型R407C、R134A或R410A冷媒等。 由于技術改進，外形尺寸很可能有所變更，外形尺寸僅供參考，敬請隨時索取安裝尺寸圖。

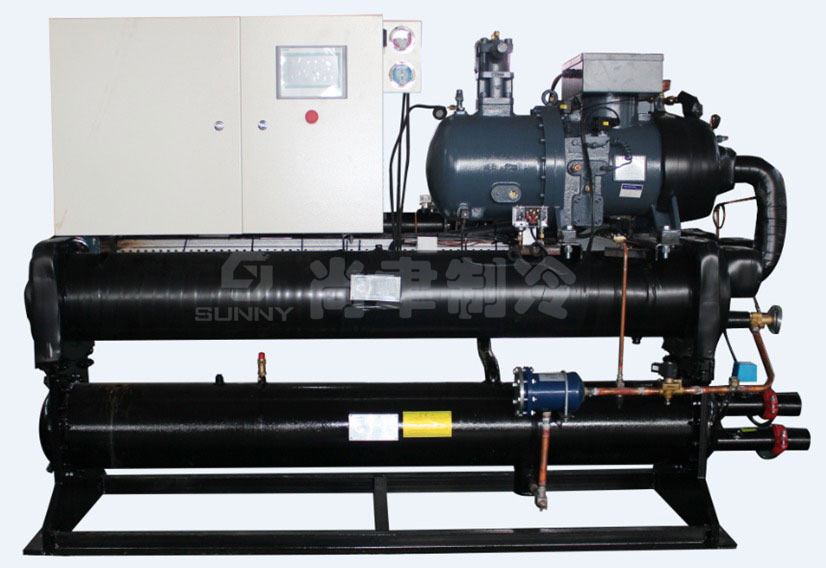

水冷螺桿式冷水機組（單壓縮機）
| SW- | | 機型 Type | 100S | 135S | 175S | 190S | 235S | 260S | 300S | 320S | 350S | 380S | 名義制冷量
Nominal cooling capacity | kW | 98.0 | 135.0 | 175.6 | 191.1 | 233.3 | 255.6 | 301.1 | 317.8 | 347.8 | 380.0 | | 104kcal/h | 8.4 | 11.6 | 15.1 | 16.4 | 20.1 | 22.0 | 25.9 | 27.3 | 29.9 | 32.7 | | 運行控制方式 Run control | PLC可編程控制器全自動控制 Use PLC microcomputer control | | 電源 Power Supply | 380V/3N/50HZ | | 啟動類型 Startup type | Y-△ | | 壓縮機Compressor | 型式 Type | 5:6非對稱半封閉雙螺桿壓縮機 Semi-closed 5:6 asymmetric twin-screw compressor | 輸入功率(kW)
Refrigeration input power | 23.0 | 30.0 | 39.0 | 42.0 | 51.0 | 56.0 | 63.0 | 66.0 | 73.0 | 80.0 | | 額定電流(A) Rated Current | 39.2 | 51.6 | 64.7 | 71.0 | 86.4 | 94.1 | 105.9 | 111.4 | 122.7 | 133.8 | | 能量調節 Energy regulation | 0-33%-66%-100% | 0-25%-50%-75%-100% | | 蒸發器Evaporator | 型式 Type | 高效殼管干式換熱器 Pipe dry high efficiency heat exchanger | | 水流量(m3/h) Flow | 16.9 | 23.2 | 30.2 | 32.9 | 40.1 | 44.0 | 51.8 | 54.7 | 59.8 | 65.4 | | 水壓降(kPa) Water pressure drop | 45.0 | 45.0 | 48.0 | 48.0 | 50.0 | 50.0 | 50.0 | 55.0 | 55.0 | 55.0 | | 配管管徑(mm) Interface size | DN65 | DN80 | DN100 | DN125 | | 冷凝器Condenser | 型式 Type | 高效殼管式換熱器 Pipe high efficiency heat exchanger | | 水流量(m3/h) Flow | 20.8 | 28.4 | 36.9 | 40.1 | 48.9 | 53.6 | 62.6 | 66.0 | 72.4 | 79.1 | | 水壓降(kPa) Water pressure drop | 42.0 | 42.0 | 45.0 | 45.0 | 48.0 | 48.0 | 48.0 | 52.0 | 52.0 | 52.0 | | 配管管徑(mm) Interface size | DN65 | DN80 | DN100 | DN125 | | 制冷劑Refrigerant | 類型 Type | R22 | | 充注量(kg) Refrigerant volume | 16.0 | 22.0 | 25.0 | 30.0 | 35.0 | 40.0 | 45.0 | 50.0 | 53.0 | 56.0 | 外形尺寸
Overall dimensions | 長(mm) Length | 2450 | 2450 | 2700 | 2850 | 2850 | 2850 | 2850 | 3250 | 3250 | 3250 | | 寬(mm) Width | 660 | 660 | 660 | 890 | 890 | 920 | 920 | 920 | 960 | 985 | | 高(mm) Height | 1450 | 1590 | 1590 | 1600 | 1690 | 1690 | 1690 | 1690 | 1750 | 1750 | | 重量 weight | 機組略重(kg) Machine weight | 850 | 1050 | 1150 | 1270 | 1340 | 1430 | 1640 | 1710 | 1780 | 1850 | | 運行略重(kg) Operating weight | 900 | 1150 | 1300 | 1420 | 1540 | 1670 | 1890 | 1930 | 1970 | 2050 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| | SW- | | 機型 Type | 415S | 495S | 520S | 570S | 620S | 640S | 740S | 820S | 870S | 980S | 名義制冷量
Nominal cooling capacity | kW | 415.0 | 495.0 | 521.1 | 571.1 | 617.8 | 642.2 | 741.8 | 821.1 | 871.7 | 981.8 | | 104kcal/h | 35.7 | 42.6 | 44.8 | 49.1 | 53.1 | 55.2 | 64.3 | 70.6 | 75.4 | 84.9 | | 運行控制方式 Run control | PLC可編程控制器全自動控制 Use PLC microcomputer control | | 電源 Power Supply | 380V/3N/50HZ | | 啟動類型 Startup type | Y-△ | | 壓縮機Compressor | 型式 Type | 5:6非對稱半封閉雙螺桿壓縮機 Semi-closed 5:6 asymmetric twin-screw compressor | 輸入功率(kW)
Refrigeration input power | 88.0 | 103.0 | 108.0 | 118.0 | 126.0 | 130.0 | 150.0 | 167.0 | 177.0 | 199.0 | | 額定電流(A) Rated Current | 148.8 | 172.8 | 182.5 | 197.7 | 212.8 | 219.6 | 253.0 | 280.7 | 298.1 | 335.2 | | 能量調節 Energy regulation | 0-25%-50%-75%-100% | | 蒸發器Evaporator | 型式 Type | 高效殼管干式換熱器 Pipe dry high efficiency heat exchanger | | 水流量(m3/h) Flow | 71.4 | 85.1 | 89.6 | 98.2 | 106.3 | 110.5 | 128.6 | 141.2 | 150.8 | 169.9 | | 水壓降(kPa) Water pressure drop | 55.0 | 58.0 | 60.0 | 62.0 | 68.0 | 68.0 | 68.0 | 70.0 | 70.0 | 72.0 | | 配管管徑(mm) Interface size | DN125 | DN150 | DN200 | | 冷凝器Condenser | 型式 Type | 高效殼管式換熱器 Pipe high efficiency heat exchanger | | 水流量(m3/h) Flow | 86.5 | 102.9 | 108.2 | 118.5 | 127.9 | 132.8 | 154.4 | 170.0 | 181.2 | 204.1 | | 水壓降(kPa) Water pressure drop | 55.0 | 56.0 | 58.0 | 60.0 | 65.0 | 65.0 | 65.0 | 68.0 | 68.0 | 70.0 | | 配管管徑(mm) Interface size | DN125 | DN150 | DN200 | | 制冷劑Refrigerant | 類型 Type | R22 | | 充注量(kg) Refrigerant volume | 60.0 | 65.0 | 70.0 | 80.0 | 90.0 | 95.0 | 110.0 | 125.0 | 133.0 | 145.0 | 外形尺寸
Overall dimensions | 長(mm) Length | 3250 | 3250 | 3250 | 3250 | 3250 | 3650 | 3650 | 3650 | 3800 | 3800 | | 寬(mm) Width | 1000 | 1050 | 1050 | 1050 | 1100 | 1130 | 1130 | 1250 | 1250 | 1300 | | 高(mm) Height | 1750 | 1752 | 1770 | 1770 | 1770 | 1870 | 1870 | 1870 | 1870 | 1950 | | 重量 weight | 機組略重(kg) Machine weight | 2080 | 2300 | 2570 | 2850 | 2900 | 3100 | 3450 | 4050 | 4230 | 4450 | | 運行略重(kg) Operating weight | 2330 | 2550 | 2950 | 3000 | 3200 | 3450 | 3750 | 4450 | 4600 | 4850 |
|
|
|
|
|
|
|
|
|
|
|
|
|
名義工況：冷凍水進／出水溫度12℃／7℃；冷卻水進／出水溫度30℃／35℃。 溫度條件：冷凍水出水溫度范圍5℃～15℃；冷卻水進水溫度范圍19℃～33℃。
水冷螺桿式冷水機組（雙壓縮機）
名義工況：冷凍水進／出水溫度12℃／7℃；冷卻水進／出水溫度30℃／35℃。 溫度條件：冷凍水出水溫度范圍5℃～15℃；冷卻水進水溫度范圍19℃～33℃。
| SW- | | 機型 Type | 200D | 270D | 350D | 380D | 470D | 520D | 600D | 640D | 700D | 760D | 名義制冷量
Nominal cooling capacity | kW | 196.0 | 270.0 | 351.1 | 382.2 | 466.7 | 511.1 | 602.2 | 635.6 | 695.6 | 760.0 | | 104kcal/h | 16.9 | 23.2 | 30.2 | 32.9 | 40.1 | 43.9 | 51.8 | 54.6 | 59.8 | 65.3 | | 運行控制方式 Run control | PLC可編程控制器全自動控制 Use PLC microcomputer control | | 電源 Power Supply | 380V/3N/50HZ | | 啟動類型 Startup type | Y-△ | | 壓縮機Compressor | 型式 Type | 5:6非對稱半封閉雙螺桿壓縮機 Semi-closed 5:6 asymmetric twin-screw compressor | 輸入功率(kW)
Refrigeration input power | 46.0 | 60.0 | 78.0 | 84.0 | 102.0 | 112.0 | 126.0 | 132.0 | 146.0 | 160.0 | | 額定電流(A) Rated Current | 78.4 | 103.2 | 129.4 | 142.0 | 172.8 | 188.2 | 211.8 | 222.8 | 245.4 | 267.6 | | 能量調節 Energy regulation | 0-16.5%-33%-...100% | 0-12.5%-25%-37.5%-...100% | | 蒸發器Evaporator | 型式 Type | 高效殼管干式換熱器 Pipe dry high efficiency heat exchanger | | 水流量(m3/h) Flow | 33.7 | 46.4 | 60.4 | 65.7 | 80.3 | 87.9 | 103.6 | 109.3 | 119.6 | 130.7 | | 水壓降(kPa) Water pressure drop | 50.0 | 50.0 | 52.0 | 52.0 | 54.0 | 54.0 | 55.0 | 55.0 | 58.0 | 60.0 | | 配管管徑(mm) Interface size | DN80 | DN100 | DN125 | DN150 | | 冷凝器Condenser | 型式 Type | 高效殼管式換熱器 Pipe high efficiency heat exchanger | | 水流量(m3/h) Flow | 41.6 | 56.9 | 74.2 | 80.5 | 98.4 | 107.5 | 126.2 | 133.4 | 145.8 | 159.0 | | 水壓降(kPa) Water pressure drop | 45.0 | 45.0 | 48.0 | 48.0 | 50.0 | 52.0 | 52.0 | 54.0 | 55.0 | 55.0 | | 配管管徑(mm) Interface size | DN80 | DN100 | DN125 | DN150 | DN125*2 | | 制冷劑Refrigerant | 類型 Type | R22 | | 充注量(kg) Refrigerant volume | 32.0 | 44.0 | 50.0 | 60.0 | 70.0 | 80.0 | 90.0 | 100.0 | 106.0 | 112.0 | 外形尺寸
Overall dimensions | 長(mm) Length | 3570 | 3570 | 3570 | 3570 | 3570 | 3570 | 3570 | 3570 | 3570 | 4100 | | 寬(mm) Width | 1050 | 1100 | 1190 | 1190 | 1240 | 1280 | 1320 | 1320 | 1380 | 1400 | | 高(mm) Height | 1530 | 1530 | 1540 | 1580 | 1650 | 1650 | 1650 | 1650 | 1700 | 2100 | | 重量 weight | 機組略重(kg) Machine weight | 1650 | 1850 | 2100 | 2300 | 2400 | 2600 | 3000 | 3050 | 3300 | 3750 | | 運行略重(kg) Operating weight | 1900 | 2150 | 2550 | 2650 | 2750 | 3100 | 3550 | 3600 | 3950 | 4200 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| | SW- | | 機型 Type | 830D | 990D | 1040D | 1140D | 1240D | 1280D | 1480D | 1640D | 1740D | 1960D | 名義制冷量
Nominal cooling capacity | kW | 830.0 | 990.0 | 1042.2 | 1142.2 | 1235.6 | 1284.4 | 1483.6 | 1642.2 | 1743.3 | 1963.6 | | 104kcal/h | 71.4 | 85.1 | 89.6 | 98.2 | 106.2 | 110.4 | 128.6 | 141.2 | 150.8 | 169.9 | | 運行控制方式 Run control | PLC可編程控制器全自動控制 Use PLC microcomputer control | | 電源 Power Supply | 380V/3N/50HZ | | 啟動類型 Startup type | Y-△ | | 壓縮機Compressor | 型式 Type | 5:6非對稱半封閉雙螺桿壓縮機 Semi-closed 5:6 asymmetric twin-screw compressor | 輸入功率(kW)
Refrigeration input power | 176.0 | 206.0 | 216.0 | 236.0 | 252.0 | 260.0 | 300.0 | 334.0 | 354.0 | 398.0 | | 額定電流(A) Rated Current | 297.6 | 345.6 | 365.0 | 395.4 | 425.6 | 439.2 | 506.0 | 561.4 | 596.2 | 670.4 | | 能量調節 Energy regulation | 0-12.5%-25%-37.5%-...100% | | 蒸發器Evaporator | 型式 Type | 高效殼管干式換熱器 Pipe dry high efficiency heat exchanger | | 水流量(m3/h) Flow | 142.8 | 170.3 | 179.3 | 196.5 | 212.5 | 220.9 | 257.2 | 282.5 | 301.6 | 339.8 | | 水壓降(kPa) Water pressure drop | 65.0 | 68.0 | 68.0 | 70.0 | 70.0 | 72.0 | 72.0 | 73.0 | 73.0 | 75.0 | | 配管管徑(mm) Interface size | DN150 | DN200 | DN250 | | 冷凝器Condenser | 型式 Type | 高效殼管式換熱器 Pipe high efficiency heat exchanger | | 水流量(m3/h) Flow | 173.9 | 207.5 | 218.5 | 239.4 | 259.0 | 269.2 | 313.5 | 344.4 | 367.6 | 408.4 | | 水壓降(kPa) Water pressure drop | 62.0 | 65.0 | 65.0 | 67.0 | 68.0 | 68.0 | 70.0 | 70.0 | 72.0 | 72.0 | | 配管管徑(mm) Interface size | DN125*2 | DN150*2 | DN200*2 | | 制冷劑Refrigerant | 類型 Type | R22 | | 充注量(kg) Refrigerant volume | 120.0 | 130.0 | 140.0 | 160.0 | 180.0 | 190.0 | 220.0 | 250.0 | 266.0 | 290.0 | 外形尺寸
Overall dimensions | 長(mm) Length | 4100 | 4100 | 4500 | 4500 | 4500 | 4500 | 4500 | 4500 | 4900 | 4900 | | 寬(mm) Width | 1400 | 1400 | 1450 | 1500 | 1500 | 1500 | 1550 | 1550 | 1550 | 1550 | | 高(mm) Height | 2150 | 2150 | 2380 | 2400 | 2400 | 2400 | 2470 | 2470 | 2470 | 2470 | | 重量 weight | 機組略重(kg) Machine weight | 4000 | 4500 | 5300 | 6000 | 6300 | 7000 | 7300 | 8300 | 8450 | 8800 | | 運行略重(kg) Operating weight | 4450 | 4950 | 6050 | 6600 | 6800 | 7550 | 7850 | 8900 | 9100 | 9300 |
水冷螺桿式冷水機組（四壓縮機）
名義工況：冷凍水進／出水溫度12℃／7℃；冷卻水進／出水溫度30℃／35℃。 溫度條件：冷凍水出水溫度范圍5℃～15℃；冷卻水進水溫度范圍19℃～33℃。
| SW- | | 機型 Type | 2100Q | 2300Q | 2480Q | 2570Q | 2980Q | 3300Q | 3500Q | 3950Q | 名義制冷量
Nominal cooling capacity | kW | 2084.4 | 2284.4 | 2471.1 | 2568.9 | 2967.1 | 3284.4 | 3486.7 | 3927.1 | | 104kcal/h | 179.3 | 196.5 | 212.5 | 220.9 | 255.2 | 282.5 | 299.9 | 337.7 | | 運行控制方式 Run control | PLC可編程控制器全自動控制 Use PLC microcomputer control | | 電源 Power Supply | 380V/3N/50HZ | | 啟動類型 Startup type | Y-△ | | 壓縮機Compressor | 型式 Type | 5:6非對稱半封閉雙螺桿壓縮機 Semi-closed 5:6 asymmetric twin-screw compressor | 輸入功率(kW)
Refrigeration input power | 432.0 | 472.0 | 504.0 | 520.0 | 600.0 | 668.0 | 708.0 | 796.0 | | 額定電流(A) Rated Current | 730.0 | 790.8 | 851.2 | 878.4 | 1012.0 | 1122.8 | 1192.4 | 1340.8 | | 能量調節 Energy regulation | 0-6.25%-12.5%-18.75%-...100% | | 蒸發器Evaporator | 型式 Type | 高效殼管干式換熱器 Pipe dry high efficiency heat exchanger | | 水流量(m3/h) Flow | 358.2 | 392.5 | 424.6 | 441.4 | 509.8 | 564.3 | 599.1 | 674.8 | | 水壓降(kPa) Water pressure drop | 95.0 | | 配管管徑(mm) Interface size | DN250 | DN300 | | 冷凝器Condenser | 型式 Type | 高效殼管式換熱器 Pipe high efficiency heat exchanger | | 水流量(m3/h) Flow | 432.4 | 473.6 | 511.2 | 530.7 | 612.9 | 679.1 | 720.7 | 811.5 | | 水壓降(kPa) Water pressure drop | 90.0 | | 配管管徑(mm) Interface size | DN200*2 | DN250*2 | | 制冷劑Refrigerant | 類型 Type | R22 | | 充注量(kg) Refrigerant volume | 380.0 | 425.0 | 455.0 | 485.0 | 520.0 | 580.0 | 615.0 | 690.0 | 外形尺寸
Overall dimensions | 長(mm) Length | 5200 | 5400 | 5400 | 5600 | 5600 | 5800 | 5800 | 6000 | | 寬(mm) Width | 2200 | 2200 | 2200 | 2200 | 2200 | 2200 | 2200 | 2200 | | 高(mm) Height | 2150 | 2250 | 2250 | 2280 | 2280 | 2280 | 2300 | 2350 | | 重量 weight | 機組略重(kg) Machine weight | 10500 | 11800 | 12850 | 13800 | 14600 | 15200 | 16850 | 17500 | | 運行略重(kg) Operating weight | 12100 | 12500 | 13100 | 14300 | 15100 | 15800 | 17650 | 18800 |
|
|
|
|
|
|
|
|
|
|
|
|
